臥式旋回破碎機工作原理詳解
臥式旋回破碎機工作原理主要是依靠偏心軸帶動旋回軋輥旋轉并擺動，與機腔內壁對物料產生沖擊、擠壓和彎曲等作用力，完成物料破碎，旋回破有有粗碎和細碎兩個系列，內部結構有所不同，工作原理有所區別。詳細解答
詳細解答
中譽鼎力臥式旋回破碎機有DLHGC粗碎和DLHGCM中細碎兩個系列，兩款設備在外形、內部構造等方面都有所不同，工作原理也有所區別，本文將結合兩款設備的內部結構原理圖分別進行講解。

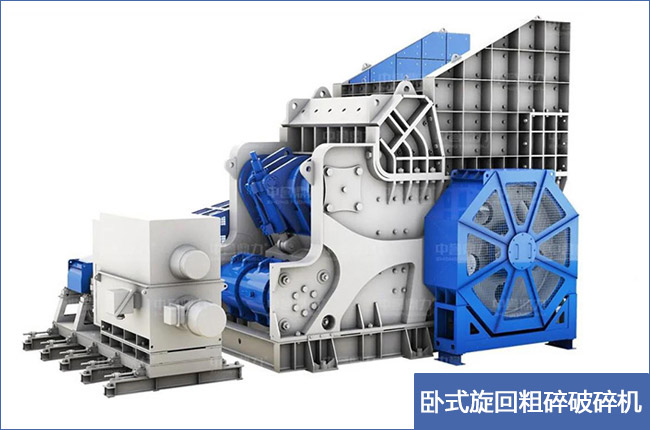

臥式旋回粗碎破碎機工作原理

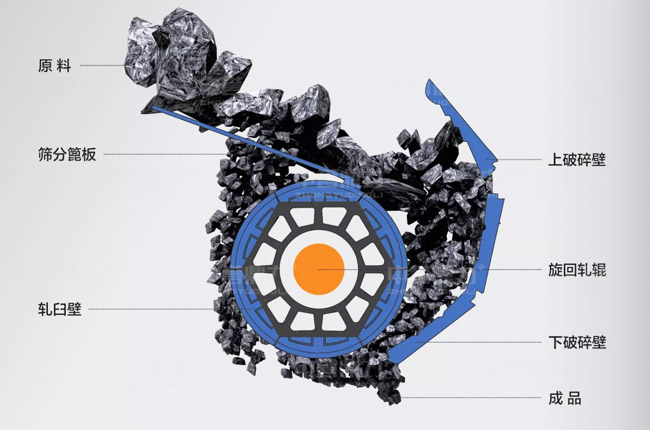

臥式旋回粗碎破碎機原理圖
工作原理詳解：從上圖中看到，臥式旋回粗碎破碎機內部主要由篩分篦板、上破碎壁、下破碎壁、偏心軸、旋回軋輥、軋臼壁部分組成，原料經振動給料機輸送至機腔內部之前，經過篩分篦板，會提前篩分出較小粒級的石料，直接從機器后方落下。其余物料進入破碎腔，旋回軋輥在偏心軸的帶動下高速旋轉，并來回?cái)[動，當軋輥靠近破碎壁，與之間隙變小，經過多次擠壓、沖擊物料完成破碎，當軋輥離開該區段時，軋輥和破碎比之間的間隙變大，被擠壓過的物料順著間隙流出機腔。
如果在破碎過程中有不可破碎物時，機器智能啟動保護機制，自動調節排料口大小，待不可破碎物排出后，可自動復位。

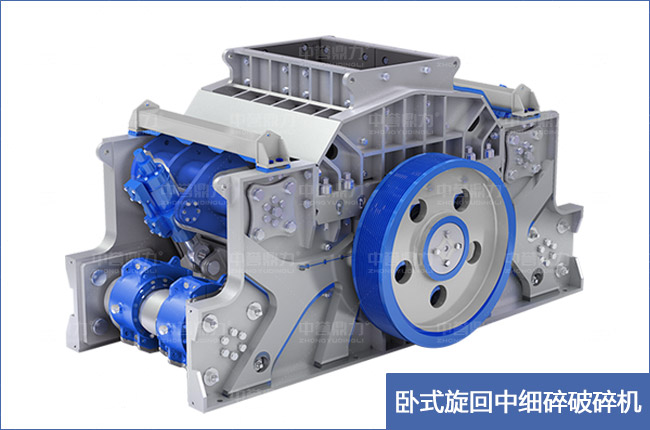

臥式旋回中細碎破碎機工作原理

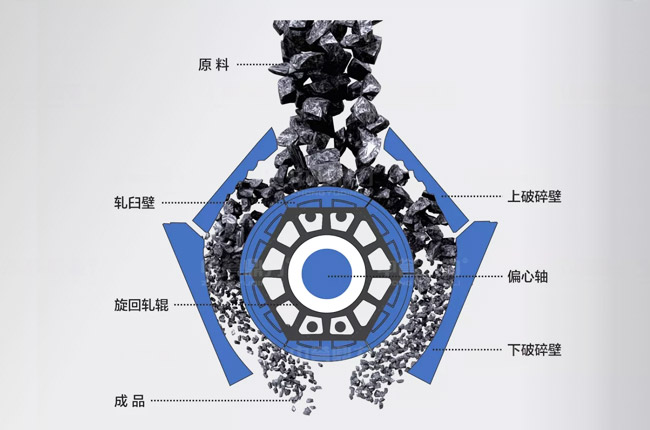

臥式旋回中細碎破碎機原理圖
工作原理詳解：從上圖中看到，臥式旋回中細碎破碎機機腔呈對稱設計，主要由上破碎壁、下破碎壁、偏心軸、旋回軋輥、軋臼壁等部分組成，在工作時，原料從上方落入機腔，并均勻分布在軋輥?zhàn)笥覂蓚?cè)，軋輥在偏心軸的帶動下左右擺動，使得軋臼壁時而靠近上下破碎壁，又時而遠離，就在這靠近和遠離之間，形成對物料的沖擊、擠壓和彎曲作用而破碎后，從機器下方排出。
